混凝土密封固化剂有哪些厂家？

混凝土密封固化剂有哪些厂家？普通聚碳硅混凝土密封固化剂和锂基聚碳硅混凝土密封固化剂有什么区别？

《混凝土密封固化剂有哪些厂家？普通聚碳硅混凝土密封固化剂和锂基聚碳硅混凝土密封固化剂有什么区别？》是由纳路特混凝土密封固化剂www.snt123.com，环氧地坪漆编辑整理的。



随着人们生活水平的不断提高，普通、锂基聚碳硅混凝土密封固化剂这类建筑材料产品，已经进入现实生活中，如何区分、购买和施工呢？下面以纳路特系列混凝土密封固化剂为例给大家进行解惑。
   一、中国大陆市场上,混凝土密封固化剂的品牌有:

1、纳路特混凝土密封固化剂；

2、安斯福妙乐混凝土密封固化剂；

3、美力实混凝土密封固化剂；

4、施贝混凝土密封固化剂；

5、力石伯乐混凝土密封固化剂；

6、舒尔拉克混凝土密封固化剂；

7、捍甲混凝土密封固化剂；

8、希尔索丝混凝土密封固化剂；

9、普罗索混凝土密封固化剂；

10、捍丝混凝土密封固化剂。

二、普通聚碳硅混凝土密封固化剂
NANO-1001A
NANO-1001B
NANO-1001C
NANO-1001D
NANO-1002E
1、纳路特混凝土密封固化剂A剂 Nano-1001A



对各种类型的地面都具有显著的硬化作用，对极为疏松的地面更为有效，当纳路特混凝土密封固化剂A剂（Nano-1001A）与纳路特混凝土密封固化剂C剂（Nano-1001C）配合使用时,效果会来得更快、更好。
2、纳路特混凝土密封固化剂B剂 Nano-1001B
在ABC体系中，主要起光亮及表面保护作用，由于它自身的缺陷，目前已基本被淘汰。
3、纳路特混凝土密封固化剂C剂 Nano-1001C
可称为活化剂、预处理剂或填充剂，多应用于旧地面翻新时对老化因子的激活，针对于旧地面，疏松、多孔的地面，可以预先密实孔洞，活化反应分子，使纳路特混凝土密封固化剂A剂功效发挥到最佳，并且纳路特混凝土密封固化剂A剂与纳路特混凝土密封固化剂C剂反应，可以达到进一步密封固化的效果。
4、纳路特混凝土密封固化剂D剂 Nano-1003D

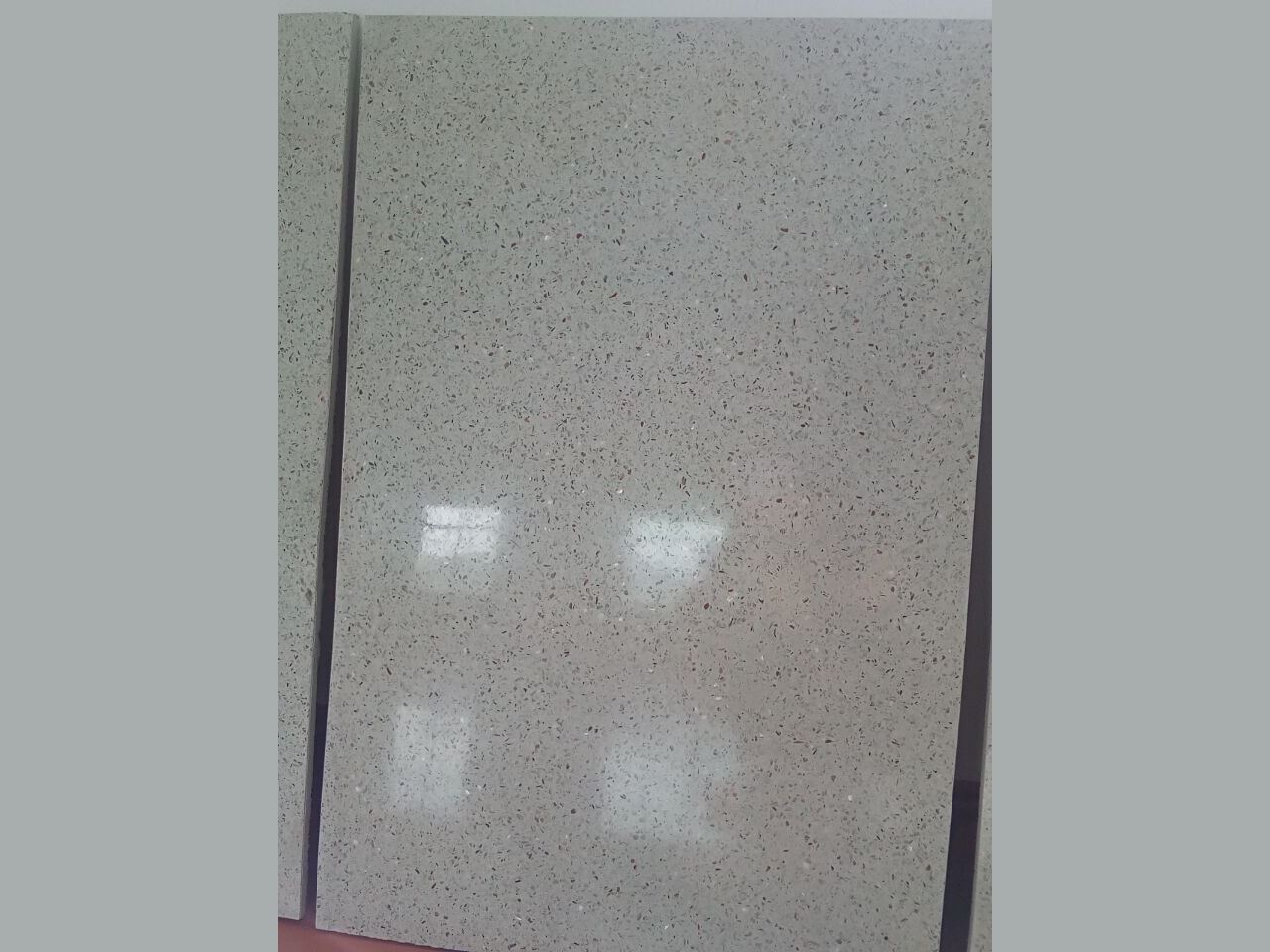

对于金刚砂地面、水磨石地面或地面情况比较良好的普通水泥地面特别有效。

纳路特混凝土密封固化剂A、B、C、D剂各有优点，可单独使用，也可以相互配合使用，请针对具体的地面，按地面实际情况及客户要求进行挑选和施工。以下是我们推荐的方案，仅供参考。
1）对于比较疏松的水泥地面，可选择施工纳路特混凝土密封固化剂A剂和C剂。
2）对于一般的水泥地面，可选择施工纳路特混凝土密封固化剂A剂。
3）对于一般的金刚砂地面或水磨石地面，可选择施工纳路特混凝土密封固化剂A剂。
4）对于地面情况比较好的金刚砂地面或水磨石地面，可选择只施工纳路特混凝土密封固化剂D剂。
施工方案

ABC法：
1， 基面处理：根据具体情况进行适当处理，如除去养护剂、油渍、灰尘、建筑浮浆、墙壁残留物及去除遗留在基础表面上的松散材料。
2， 用带有30，100目，300目树脂磨片的研磨机进行打磨（干磨和湿磨均可）。视地面情况分别研磨3-5遍。此时可喷洒纳路特混凝土密封固化剂C(Nano-1001C)于地面上，进行湿磨，以节省工期。涂抹均匀，充分润湿，如水份挥发，地面发白或出现结晶，应适量洒水溶解。浸泡四小时以上，最后，用洗地机磨洗地面，用吸水机吸除多余密封固化剂C及泥浆，晾干。

3，地面干燥后，喷洒纳路特混凝土密封固化剂A(Nano-1001A)于地面上，涂抹均匀，充分润湿。如水份挥发，地面发白或出现结晶，应适量洒水溶解。浸泡四小时以上，同时，视地面情况，用研磨机带300目磨片研磨3-5遍；最后，用洗地机磨洗地面，用吸水机吸除多余密封固化剂A及泥浆，晾干。
4，分别用研磨机带500，1000，2000目磨片对地面进行湿磨。视地面情况分别研磨3-5遍。
5，然后，涂抹纳路特聚碳硅密封固化剂B(Nano-1001B)于地面上。
6， 如对光泽度要求较高,可以选择用纤维抛光片对地面进行抛光。
注:
 a, 如地面孔洞比较多，可以在磨30目之后，修补孔洞，推荐使用E剂（Ｎano－1002Ｅ）水泥砂浆修补。
b, 如做完Ａ剂后,硬度还达不到要求，可以在做完Ａ剂之后再做一次A剂（Nano-1001A）。
c, 如有高速抛光机，最后，可用高速抛光机干抛淸洁地面。
A法：
1，基面处理：根据具体情况进行适当处理，如除去养护剂、油渍、灰尘、建筑浮浆、墙壁残留物及去除遗留在基础表面上的松散材料。

2，用带有30，100目，300目树脂磨片的研磨机进行打磨（加水湿磨）。视地面情况分别研磨3-5遍。要将地面尽量的处理平整，地面越平整，后期的效果越理想。
3，地面干燥后，喷洒纳路特混凝土密封固化剂A(Nano-1001A)于地面上，涂抹均匀，充分润湿。如水份挥发，地面发白或出现结晶，应适量洒水溶解。浸泡四小时以上，同时，分别用研磨机带500，1000，2000目磨片对地面进行研磨，视地面情况分别研磨3-5遍；最后，用洗地机磨洗地面，用吸水机吸除多余密封固化剂A及泥浆。
4，如对光泽度要求较高,可以选择用纤维抛光片对地面进行抛光。
注:
a, 如地面孔洞比较多，可以在磨30目之后，修补孔洞，推荐使用E剂（Ｎano－1002Ｅ）水泥砂浆修补。
b, 如地面特别特别疏松,可以在磨30或100目时,做一次C剂（Nano-1001C），在磨300目时,做一次A剂（Nano-1001A）。
D法:
1，基面处理：根据具体情况进行适当处理，如除去养护剂、油渍、灰尘、建筑浮浆、墙壁残留物及去除遗留在基础表面上的松散材料。
2，用带有30，100目，300目树脂磨片的研磨机进行打磨（加水湿磨）。视地面情况分别研磨3-5遍。要将地面尽量的处理平整，地面越平整，后期的效果越理想。
3，地面干燥后（一般让地面晾干一个晚上），喷洒纳路特混凝土密封固化剂D(Nano-1003D)于地面上，涂抹均匀，让表面保持湿润20分钟以上。
4，地面干燥后，分别用研磨机带500，1000，2000目磨片对地面进行干磨。视地面情况分别研磨3-5遍。
5，最后，用高速抛光机干抛淸洁地面。
注:

a，如地面孔洞比较多，可以在磨30目之后，修补孔洞，推荐使用E剂（Ｎano－1002Ｅ）水泥砂浆修补。
b，如地面特别特别疏松,可以在磨30或100目时,做一次C剂（Nano-1001C），在磨300目时,做一次A剂（Nano-1001A）。
c，如地面比较疏松,可以在磨300目时,做一次A剂（Nano-1001A）。

三、纳路特锂基聚碳硅混凝土密封固化剂分：NANO-1008-捍甲Ａ，NANO-1008-捍甲Ｂ，NANO-1008-捍丝三种。

1、纳路锂基混凝土密封固化剂NANO-1008-捍甲

捍甲是一种采用超纳米技术制造出来的锂基混凝土密封固化剂，这种材料中含有的硅酸锂与混凝土中的氢氧化钙发生化学反应，生成化学稳定性极好的硅酸三钙，它不溶于水，并能提供更好的密实度、耐磨性、防尘性和抗冲击性。捍甲是一种环境友好型材料，其优异的增长密实性，将极大地降低混凝土表面的孔隙率，并形成一种健康而又清洁的环境，并极大地降低地面的维护保养成本，增张光线反射作用，为员工和客户创造一个明净舒适的工作环境。

捍甲的主要特点

锂基产品；代表地坪材料未来的发展方向。

固化作用：釆用纳路特研制的特有锂基配方和超纳米技术，使材料能够渗透到更深的部位并产生更完美的化学反应，从而取得更好的硬化加固效果。

防尘作用：在混凝土地面全寿命期提供更清洁、更安全的工作环境。

坚固耐用：只需一次使用即能达到效果。

增密作用：密封混凝土的天然孔隙，使其防水、抗化学性侵蚀效果更好。

绿色产品：捍甲具有极低的VOC，具快干性，对环境安全，使用简便。

2、纳路锂基混凝土密封固化剂NANO-1008-捍丝

捍丝是一种可创造出高度光洁及亮丽的地面混凝土密封固化剂。易于喷涂的硅酸锂渗透进混凝土并与其发生反应。无论是新浇筑的或是长久使用的混凝土地面的硬度、致密性和耐久性都将极大的增加。同时，捍丝中的乳化ＳiO2组分可对混凝土地面进行密封处理，使其产生鲜艳的表面，易于清洁和维护。处理后的地面可防水，防化学腐蚀和抗磨损。捍丝最适合用于标准的装饰性混凝土，以及预制的水泥粘土砖。

捍丝的主要特点

1，使用方便，无需水冲。

2，渗透，永久保护，不会剥皮和剥落。

3，表面光洁，无需喷涂其他材料。

4，混凝土硬化处理，提高抗耐磨性，减少灰尘。

5，清洁维护更快，更简便，更经济。

6，符合所有国家和地区的VOC规范。不易燃，快速干燥，易于施工。

四、纳路特混凝土密封固化剂捍甲、捍丝施工方法

根据客户的要求，釆用不同的施工方法

方法一：捍甲Ｂ施工方法

1、基面处理：根据具体情况进行适当处理，如除去养护剂、油渍、灰尘、建筑浮浆、墙壁残留物及去除遗留在基础表面上的松散材料。

2、用带有30，100目，300目树脂磨片的研磨机进行打磨（加水湿磨）。视地面情况分别研磨3-5遍。要将地面尽量的处理平整，均匀，地面越平整，效果越理想。

3、地面干燥后，喷洒纳路特聚碳硅密封固化剂捍甲Ｂ于地面上，用尘推推均匀，保证地面的对材料的吸收尽量一致。

4、地面干燥后，加水湿磨地面，分别磨500，1000目磨片。

5、用滚筒滚涂一遍纳路特聚碳硅密封固化剂捍甲Ｂ于地面上，晾干。

6、用高速抛光机带3号兽毛垫干抛地面。（如果没有高速抛光机，可用研磨机带3M黑垫干抛）。

方法二：捍甲Ａ配捍丝施工方法

1、基面处理：根据具体情况进行适当处理，如除去养护剂、油渍、灰尘、建筑浮浆、墙壁残留物及去除遗留在基础表面上的松散材料。

2、用带有30，100目，300目树脂磨片的研磨机进行打磨。视地面情况分别研磨3-5遍。要将地面尽量的处理平整，均匀，地面越平整，效果越理想。

3、地面干燥后，喷洒纳路特聚碳硅密封固化剂捍甲Ａ于地面上，用尘推推均匀，保证地面的对材料的吸收尽量一致。

4、地面干燥后，干磨或者加水湿磨地面，分别磨500，1000目磨片。

5、用滚筒滚涂一遍纳路特聚碳硅密封固化剂捍丝于地面上，晾干。

6、用高速抛光机带3号兽毛垫干抛地面。（如果没有高速抛光机，可用研磨机带3M黑垫干抛）

方法三：A剂配捍丝施工方法

1、基面处理：根据具体情况进行适当处理，如除去养护剂、油渍、灰尘、建筑浮浆、墙壁残留物及去除遗留在基础表面上的松散材料。

2、用带有30，100目，300目树脂磨片的研磨机进行打磨（加水湿磨）。视地面情况分别研磨3-5遍。要将地面尽量的处理平整，均匀，地面越平整，效果越理想。

3、地面干燥后，喷洒纳路特聚碳硅密封固化剂A剂于地面上，用尘推推均匀，保证地面的对材料的吸收尽量一致。

4、涂抹均匀，充分润湿。如水份挥发，地面发白或出现结晶，应适量洒水溶解。浸泡四小时以上，同时，分别用研磨机带500，1000目磨片对地面进行研磨，视地面情况分别研磨3-5遍；最后，用洗地机磨洗地面，用吸水机吸除多余密封固化剂A及泥浆。

5、用滚筒滚涂一遍纳路特聚碳硅密封固化剂捍丝于地面上，晾干。

6、用高速抛光机带3号兽毛垫干抛地面。（如果没有高速抛光机，可用研磨机带3M黑垫干抛）

方法四：A剂配捍甲Ｂ施工方法

1、基面处理：根据具体情况进行适当处理，如除去养护剂、油渍、灰尘、建筑浮浆、墙壁残留物及去除遗留在基础表面上的松散材料。

2、用带有30，100目，300目树脂磨片的研磨机进行打磨（加水湿磨）。视地面情况分别研磨3-5遍。要将地面尽量的处理平整，均匀，地面越平整，效果越理想。

3、地面干燥后，喷洒纳路特聚碳硅密封固化剂A剂于地面上，用尘推推均匀，保证地面的对材料的吸收尽量一致。

4、涂抹均匀，充分润湿。如水份挥发，地面发白或出现结晶，应适量洒水溶解。浸泡四小时以上，同时，分别用研磨机带500，1000目磨片对地面进行研磨，视地面情况分别研磨3-5遍；最后，用洗地机磨洗地面，用吸水机吸除多余密封固化剂A及泥浆。。

5、用滚筒滚涂一遍纳路特聚碳硅密封固化剂捍甲Ｂ于地面上，晾干。

6、用高速抛光机带3号兽毛垫干抛地面。（如果没有高速抛光机，可用研磨机带3M黑垫干抛）。
由此可见，其实锂基聚碳硅混凝土密封固化剂是一类相当好用的建筑材料用品，无论在抗压性表现上还是在抗渗性能体现上都是极为出色化的，可以给用户带来诸多的惊喜意外。使得人们的生活变得更加方便性。目前锂基聚碳硅混凝土密封固化剂以其出众化的性能优势表现而深受人们的广泛关注，成为了一款最为热销的建筑材料用品，也给人们的建筑生活带来了无限的便利性。
如果你还在为挑选哪一类型的建筑材料用品而苦苦发愁的话，那你很有必要来选用下锂基聚碳硅混凝土密封固化剂产品。
五、混凝土密封固化剂概述

1、混凝土密封固化剂产品描

纳路特混凝土密封固化剂是一种无色透明液体，无臭、无毒、不燃、渗透力强，不含VOC（挥发性有机化合物）成分，由无机物、化学活性物、硅化物组成，混凝土密封固化剂通过美国农业部食品标准USDA评定。
2 、混凝土密封固化剂工作原理
纳路特混凝土密封固化剂通过3-5mm的有效渗透，与混凝土中的氧化钙、水分及混凝土硬化过程中产生的化合物发生化学反应，从而生成一种水合硅酸钙，俗称雪硅钙石胶，使混凝土成为一个致密的整体。通过增强雪硅钙石胶的浓度来提高混凝土的强度和密度。同时，雪硅钙石胶在混凝土气孔中生成的晶体有效的封堵了混凝土中的气孔，减少水分流动路径，从而阻止固体和液体杂质进入混凝土内部，增加了混凝土的抗化学物质腐蚀能力，但同时又允许气态水自由流通，使混凝土保持“呼吸”功能。同时使地面产生较高的光泽度，增加使用的美观效果。
3 、混凝土密封固化剂产品特点
纳路特混凝土密封固化剂通过渗透进入混凝土内部，形成凝胶后它能够硬化、密封混凝土，不起尘，不起砂。由于混凝土密封固化剂能够穿透混凝土表面，并能与混凝土基质融为一体，所以它能够有效地起到持久硬化和密封的作用。使用效果长达20年以上，因此，它也将起到防止风化的作用。

六、混凝土密封固化剂适用范围与应用条件

纳路特混凝土密封固化剂适用于新旧混凝土、水磨石、骨料类耐磨地面以及水泥砂浆面层、石膏等以水泥为基质的建筑材料表面。
1 、凡有耐磨、无尘、增加强度、抗渗、耐用、易清洁要求的混凝土类地坪都可使用。如食品加工、汽车工业、电子工业、停车场、体育馆、商场及机场、码头等。
2 、纳路特混凝土密封固化剂可用于非长期受酸碱腐蚀的场所。
3、 纳路特混凝土密封固化剂可用于轻质混凝土地面。混凝土密封剂能够很好的硬化气孔混凝土，使表面更能承受由于行人而引起的磨损，还能防尘。

4、纳路特混凝土密封固化剂可用于停车场等通过硬毛刷刷过或机磨的方式提供摩擦阻力的粗抛光混凝土地面，同样有硬化、防尘、耐磨效果，但需要增加单位面积用量。唯一不同之处是在粗抛光的表面不会有机械抹光表面施用混凝土密封剂后出的光亮效果。
5、 适用于耐磨骨料类混凝土地面。使用混凝土密封固化剂对骨料中的石英、暗色岩、金属填料没有任何影响。但可硬化其中的水泥部分，使地面更耐磨，而且密封、无尘。

6、纳路特混凝土密封固化剂适用于纤维增强混凝土地面。混凝土密封剂的功效不会因为结合纤维（玻璃纤维、钢纤维、聚丙烯纤维）的使用而减小。混凝土密封固化剂仍会对抹光的混凝土表面起到养护、密封硬化和防尘作用。
7 、纳路特混凝土密封固化剂适用于骨料染色系统的混凝土地面。骨料染色系统由特殊的石英砂、优质骨料、普通硅酸盐水泥以及色素（无机颜料）组成，不会妨碍混凝土密封固化剂的渗透。

七、纳路特混凝土密封固化剂产品功能及相关参数
1、纳路特混凝土密封固化剂增加抗压强度：7天后，经混凝土密封固化剂处理试样比未处理试样抗压强度增强40%，以后随时间增长而增加。

2、纳路特混凝土密封固化剂增加硬度：混凝土样块表面经测试表面莫氏硬度为6，经混凝土密封固化剂处理后莫氏硬度为8。
3 、混凝土密封固化剂更好养护：在最重要的24小时熟化过程中，经过混凝土密封固化剂处理的混凝土样块比未经处理的混凝土样块保水能力高94%，永久性养护混凝土，防止产生龟裂，收缩，并且是一次使用,永久有效,可节约大量维修，维护成本。
4 、混凝土密封固化剂彻底防尘：经混凝土密封固化剂处理2小时后，混凝土样块永久不产生灰尘，无须打蜡，达到净化效果。

5、混凝土密封固化剂提高抗渗性：在一块4.9平方英尺经过混凝土密封固化剂处理的区域，以直径7英寸水龙头冲流，其渗流率每小时0.022ml。
6 、混凝土密封固化剂增加结合力：经过混凝土密封固化剂处理的混凝土试块与环氧树脂结合力比未处理的试块增加22%；与涂料的结合性和未经处理的地面相同。

7、混凝土密封固化剂提高耐磨性：经测试C20混凝土表面耐磨度为2.6，使用混凝土密封固化剂后，耐磨度提高至6.3，30分钟以后耐磨耗性增加32.5%。
8 、混凝土密封固化剂增加摩擦系数：经混凝土密封固化剂处理后样块光亮度明显增加，达到镜面般的效果，但经检测耐磨系数没有摩擦系数没有降低，不打滑。
9 、混凝土密封固化剂增强抗风化性：紫外线及喷水对处理过的试样没有不良的影响.能有效阻止氯离子的通过，测试表明经过处理的地面，不会因暴露在紫外线或水雾中受到影响，有效延长建筑物寿命。
10、 混凝土密封固化剂增强抗撞击能力：抗撞击能力提高13.3%。
11 、混凝土密封固化剂增强耐化学性：经混凝土密封固化剂处理一个月后，大大提高了混凝土的抗化学腐蚀性能。

八、混凝土密封固化剂设计选用要点

1 、硬度低、翻砂、大量起尘、表面毛糙、白垩质、结构松散的次级地面，结构完整性不是很好，标准的混凝土密封固化剂用量不能发挥作用，需加大用量。但在地面状况极其不好的情况下，加大用量也可能起不到相应的作用。
2、 混凝土密封固化剂的硬化、无尘、养护三种效果在使用后数小时或几天就可发生，只有密封和出现光泽进程缓慢。若要加快其速度，常用方法是在其表面二次施用混凝土密封固化剂，令其填满孔隙，加速密封和出现大理石般光泽。
3、地面做法：混凝土原地面机械抹粉光后施用混凝土密封固化剂材料。
4、 若需在混凝土密封固化剂地面上再涂刷其它材料时，应根据地面而化学腐蚀性的要求，咨询涂料的生产厂家。
